[AV] XTZ Room Analyzer 嘗試詳細量度,再次分享

歡迎各位影音 fans 齊齊吹水

[AV] XTZ Room Analyzer 嘗試詳細量度,再次分享

文章發表人 Raymond Wan 發表於 2009-11-08, 09:18

:love_china: :love_china: :love_china:

較早前初用 XTZ Room Analyzer,得出的初步量度結果較為平順

最重要的是連應有的 Room Mode (低頻駐波), 曲線中也不太明顯

:question2: :question2: :a013: :a013:

圖檔

:a008: :a008: :a008:

我家的視聽空間尺寸約是: 6.35米(長)x 3.52米(寬)× 2.75米(高)

Room Mode (低頻駐波) 直接計算應是 :27Hz,49Hz,63Hz ..... ......

圖檔

雖然我已用了數組 DAAD 去對付 70 Hz 或以上的駐波

但是 27Hz 和 49Hz 難以處理,應仍存在於視聽空間中

:eusa_wall: :eusa_wall: :eusa_wall:

昨天公幹回來香港,晚上把原始數據、曲線及圖表拿出再看

亦再詳細查閱 XTZ Room Analyzer 說明書

有所發現,稍被誤導,或是自己沒有真正睇清說明書的相關內容! :selfpun: :selfpun:

:angry: :angry: :confused: :confused:

數據、曲線及圖表全是真實及準確的,均是在我家的視聽空間内量度

並按照 XTZ Room Analyzer 的建議步驟去進行

只是那得出的曲線及圖表,是 XTZ 提供其中用作最基本的參考 (Basic Mode) 資料

要使用及進入 Advanced Mode,才可見到較有用及精確度更高的曲線及圖表

:what: :what: :coldsweat2: :coldsweat2:

故再次詳細量度,貼上曲線及圖表與大家分享

:049: :049: :drink1: :eusa_dance: :eusa_dance:
最後由 Raymond Wan 於 2009-11-08, 13:22 編輯, 總共編輯了 1 次
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 MartinTong 發表於 2009-11-08, 09:21

:sorry: :sorry: :sorry:
咪當買個教訓law, 一 d 都吾貴 : 錄自撲克王
:soThanks: :soThanks: :soThanks: :Thanks: :Thanks: :Thanks: :happy: :happy: :happy:

大富豪 寫:
私家飛机展有冇 invitation?
蘇富比拍賣有冇專人跟住?
去馬交一次有冇4-5億 credit?
上次求投資者有冇 invitation?
去 Hermes 有冇 kelly bag 現貨任要?
有冇連相都未睇就去訂部千二萬賓利?
有冇買幽靈之子打孖買(用 cash 紅黑各一)?
有冇去意大利四五十萬訂金線西装?
有冇去意大利十萬訂對鞋..一次訂幾對?
有冇用百幾萬買副敏魚膠食?
有冇用十幾萬買條大黃花煎?'

如果一樣都冇就做富豪做到好失敗

PS 以上全部真人真事..
MartinTong
Fun區守護神 - 變淫大金剛
Fun區守護神 - 變淫大金剛
  頭像

文章: 97806

註冊時間:
2004-11-23, 21:36

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 09:30

:share: :share: :share:

XTZ Room Analyzer 說明書內相關的段落

Advanced Mode 才有更多資料及選項
圖檔

如曲線及圖表的精準度可選 2/3/6 ppo (Points Per Octave)
圖檔

用低精準度 (2/3 ppo) 更合乎人耳的分析度,但高精準度 (6 ppo) 可更容易察看高低波幅及問題所在

圖檔

:lightbulb: :lightbulb: :lightbulb:

用一樣的 Measured 量度數據,只是顯示模式精準度不同 (Smoothing)

:share: :share: :share:

Advanced Mode - 2 ppo (points per octave)
圖檔

:a005: :a005: :a005:

Advanced Mode - 6 ppo (points per octave)

圖檔

:a005: :a005: :a005:

自己因應需要,選擇合適的精準度及模式去顯示曲線

:003: :003: :003:
最後由 Raymond Wan 於 2009-11-08, 16:11 編輯, 總共編輯了 1 次
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 09:46

:love_china: :love_china: :love_china:

睇番上次的曲線及圖表

:share: :share: :share:

Basic Mode 基本模式 - Measured 量度數據
圖檔

:a008: :a008: :a008:

Advanced Mode (高級模式) - Measured 量度數據 --> Reference Sound Level ~67Hz
圖檔

:a005: :a005: :a005:

Reverberation Time - Spectrogram 顯示殘響的數據及分佈
圖檔

:what: :what: :what:

Advanced Mode (高級模式) - Result 用建議 EQ 改善的預計結果

圖檔

改善前 (藍線) vs 改善後 (白線) 比較
圖檔

Reverberation Time - Spectrogram 顯示殘響的數據及分佈
圖檔

:003: :003: :003:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 09:56

:049: :049: :049:

從上的曲線及圖表,Basic Mode 基本模式 及 Advanced Mode 高級模式

所用的 Measured 量度數據,是一樣,只是顯示模式精準度不同

但曲線的大概情況及走向,也在基本模式中也見到差不多的模樣

:hypno: :hypno: :hypno:

但要準確,一定是用 Advanced Mode 高級模式及 6 ppo 顯示

:049: :049: :049:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 MartinTong 發表於 2009-11-08, 10:03

too difficult
咪當買個教訓law, 一 d 都吾貴 : 錄自撲克王
:soThanks: :soThanks: :soThanks: :Thanks: :Thanks: :Thanks: :happy: :happy: :happy:

大富豪 寫:
私家飛机展有冇 invitation?
蘇富比拍賣有冇專人跟住?
去馬交一次有冇4-5億 credit?
上次求投資者有冇 invitation?
去 Hermes 有冇 kelly bag 現貨任要?
有冇連相都未睇就去訂部千二萬賓利?
有冇買幽靈之子打孖買(用 cash 紅黑各一)?
有冇去意大利四五十萬訂金線西装?
有冇去意大利十萬訂對鞋..一次訂幾對?
有冇用百幾萬買副敏魚膠食?
有冇用十幾萬買條大黃花煎?'

如果一樣都冇就做富豪做到好失敗

PS 以上全部真人真事..
MartinTong
Fun區守護神 - 變淫大金剛
Fun區守護神 - 變淫大金剛
  頭像

文章: 97806

註冊時間:
2004-11-23, 21:36

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 10:10

:love_china: :love_china: :love_china:

昨晚,再度多一次,由於夜深,用較低輸出聲量 (Reference Sound Level) 進行

上次約是 67dB

今次只用 57dB

:share: :share: :share:

Basic Mode 基本模式 - Measured 量度數據
圖檔

:a008: :a008: :a008:

Advanced Mode 高級模式 - Measured 量度數據 --> Reference Sound Level ~57dB
圖檔

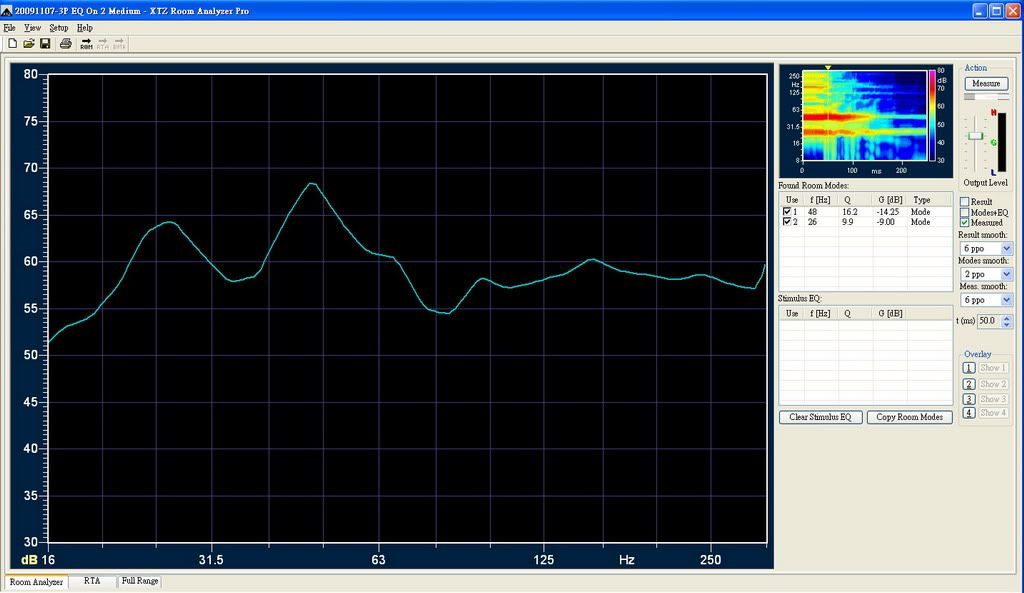

可見 Room Mode 在 26Hz 及 48Hz,而輸入聲量約是 57dB
圖檔

:a005: :a005: :a005:

Reverberation Time - Spectrogram 殘響的數據及分佈顏色顯示

圖檔

:confused: :confused: :confused:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 10:12

:049: :049: :049:

所顯示的曲線及圖表,上次 20091103 及今次 20091107 分别不大

:eusa_dance: :eusa_dance: :eusa_dance:

今次多度了 RTA (Real Time Analyzer) 及 Full Range 及 RT60

下面會貼上相關曲線及圖表

:004: :004: :004:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 10:22

:share: :share: :share:

RTA (Real Time Analyzer) 即時的音頻反應

圖檔

結果也是不太差,真實即時的音頻反應亦相對平順,在 57dB Reference Level 上下,沒有太大落差


圖檔

:a008: :a008: :a008:
最後由 Raymond Wan 於 2009-11-10, 11:16 編輯, 總共編輯了 1 次
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 10:26

:share: :share: :share:

Full Range 全頻 (20Hz~20,000Hz) 反應

圖檔

結果也是不太差,並沒有很多大上大落


:a008: :a008: :a008:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 10:44

:share: :share: :share:

Reverberation Time - RT60 殘響

圖檔

RT60 在細空間的家庭影院,較理想是 200Hz ~ 4,000Hz 的殘響時間,可以在 0.34s ~ 0.40s 為目標

RT60 在專業錄音室 Studio 可以是 0.2s,極低的

殘響時間長短,也是可以因個人喜好而改變,沒有百分百準則的

殘響在低頻中,如 200Hz 以下是極為不準,因會受強大駐波能量去影響

另外殘響在 4,000Hz 以上也受空間環境,以至空氣吸收所影響,

較高頻一般殘響時間的趨勢,與 4,000Hz 的是差不多,故可參考 4,000Hz 的數據

:lightbulb: :lightbulb: :lightbulb:

我家空間的殘響結果也是不算太差,在 0.34s ~ 0.44s 之間


:a008: :a008: :a008:
最後由 Raymond Wan 於 2009-11-08, 13:07 編輯, 總共編輯了 1 次
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 10:53

:share: :share: :share:

XTZ Room Analyzer 建議用 EQ 改善的預計結果
圖檔

:guitar: :guitar: :guitar:

Reference Sound Level ~57dB
圖檔

:hypno: :hypno: :hypno:

PEQ 改善前 (藍線) vs 改善後 (白線) 比較
圖檔

:question2: :question2: :question2:

PEQ 改善後 Reverberation Time - Spectrogram 殘響的數據及分佈

圖檔

:003: :003: :003:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 10:58

:love_china: :love_china: :love_china:
最後由 Raymond Wan 於 2009-11-08, 16:10 編輯, 總共編輯了 1 次
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Raymond Wan 發表於 2009-11-08, 11:27

:049: :049: :049:

從我再用 XTZ Room Analyzer 去量度我家影音空間的數據所得

在不同的曲線及圖表結果中,亦一定有可改善空間及問題的地方

Room Mode, Reverberation Time, Full Range Frequencies, ....... :a002: :a002: :confused: :confused:

:hypno: :hypno: :coldsweat2: :coldsweat2:

但把已知及最難攪的低頻駐波 (Room Mode) - 26Hz 及 48Hz 放下暫時不理會

Room Frequency Response 室內音頻反應,其實整體上也不是太差

雖不算平直 (Flat),但亦較平順 (Smooth),暫可接受

其他有問題地方,慢慢一步步再作處理及改善

:eusa_dance: :eusa_dance: :eusa_dance:

Input Reference Sound +/- 3dB (e.g. 57dB+/-3dB = 54Hz ~ 60Hz) 範圍
圖檔

Input Reference Sound +/- 5dB (e.g. 57dB+/-5dB = 52Hz ~ 62Hz) 範圍

圖檔

:guitar: :guitar: :guitar:

一般喇叭音頻反應標準約是 +/- 3dB

故家居環境音頻反應定在 +/- 5dB 也是合理

:a009: :a009: :a009:

努力改善的目標 Target
圖檔

:004: :004: :004:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] XTZ Room Analyzer 再試量度

文章發表人 Psychoav 發表於 2009-11-08, 11:54

MartinTong 寫: too difficult

如果你買90都可以玩room analyzer, 所有新o既LX pioneer amp都可以用serial port connect去電腦, 用佢地o既Multi-Channel Acoustic Calibration System將calibrate d data 分析, XTZ Room Analyzer有o既數據MCACC都有
Psychoav
Fun區皇室 - 出野大魔王
Fun區皇室 - 出野大魔王
  頭像

文章: 16405
來自: Arkham Asylum

註冊時間:
