[AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

歡迎各位影音 fans 齊齊吹水

[AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:11

:love_china: :love_china: :love_china:

早前在 2009年11月30日曾測量家中的音頻反應

當時用
(1) DAAD3 x 4
(2) DAAD2 x 5

圖檔

當時曾貼出以下用不同 EQ 的曲線圖

是在 2009年11月30日測量的

亦是未有加入 DAAD4 及 RealTraps BareTraps 前

圖檔

:049: :049: :049:

而最後選擇了用 Room EQ Low + L7 Film DSP Mode 模式組合為主,效果也是不錯

圖檔

:a012: :a012: :a012:
最後由 Raymond Wan 於 2010-09-01, 11:16 編輯, 總共編輯了 1 次
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:14

:049: :049: :049:

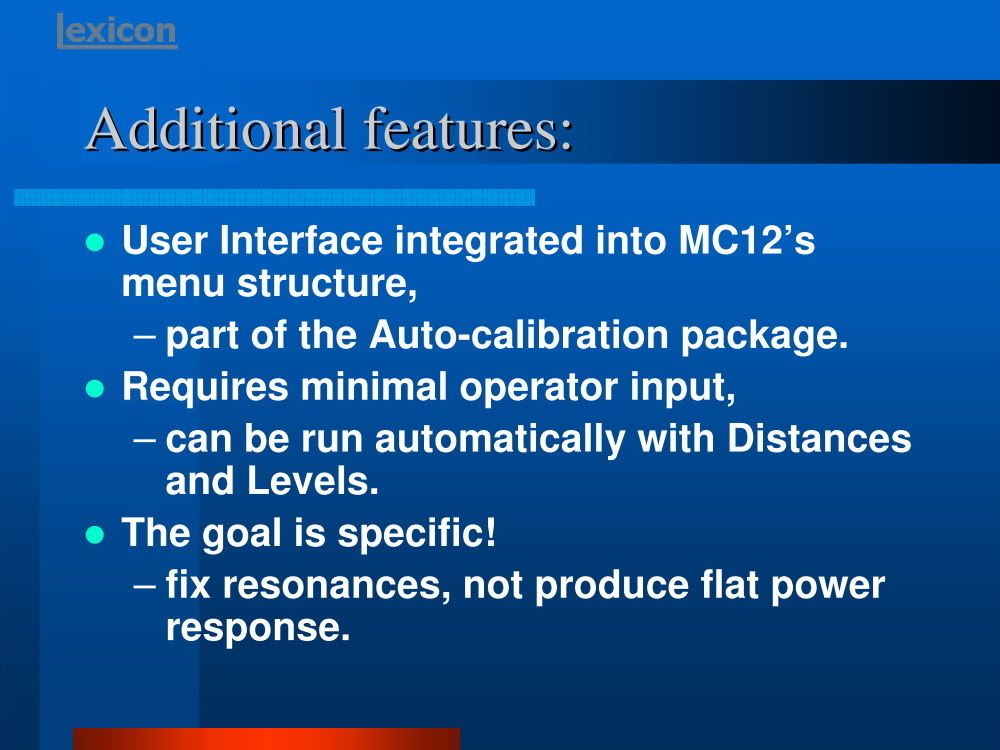

Lexicon 的 Room EQ 系統是主要針對

Fix Resonances 解決及處理諧振與共鳴

Not Produce Flat Power Response 並非只求平順反應

:guitar: :guitar: :guitar:

而一般可考慮的音頻處理方法有
PEQ
Graphic EQ
FIR Filter .... ....

圖檔
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:15

:049: :049: :049:

Lexicon 的 Room EQ 又會進行改善的是甚麼呢 ?

Resonance vs Decay Time

圖檔

:question2: :question2: :question2:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:16

:modlaugh: :modlaugh: :modlaugh:

進一步的資料

圖檔

:eusa_dance: :eusa_dance: :eusa_dance:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:16

:a009: :a009: :a009:

還有 ....

圖檔

:003: :003: :003:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:20

:ebsmile: :ebsmile: :ebsmile:

獨立硬件加軟件,一同工作

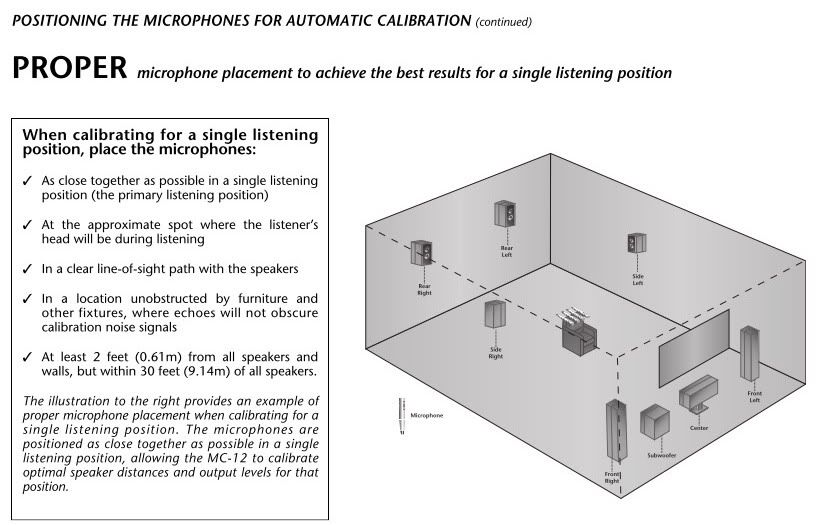

Mic (AKG C98) x 4 去收集資料

SHARC x 4 去計算

每一聲道用 7 段 DSP 去處理

圖檔

圖檔

圖檔

圖檔

圖檔
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:22

:love_china: :love_china: :love_china:

前面也指出 Lexicon 的 Room EQ 系統是主要針對

Fix Resonances 解決及處理諧振與共鳴

Not Produce Flat Power Response 並非只求平順反應

圖檔

:a008: :a008: :a008:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:23

:049: :049: :049:

昨天 2010年8月31日有空重新再測量多一次

看看加入 DAAD4 及 RealTraps BareTraps 有沒有改善

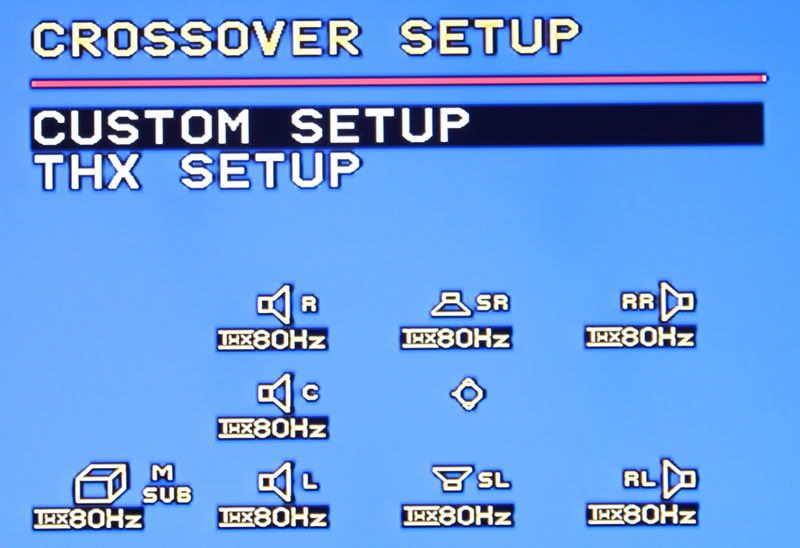

Lexicon 的分頻點設在 THX 80Hz

用 2 顆 Subwoofer 以 Mono Mode 模式

加入常用的 DSP 模式 Logic7 Film (L7 Film)

全用自動 EQ 先校正整個系統

圖檔

圖檔

圖檔

圖檔

:guitar: :guitar: :guitar:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:25

:question2: :question2: :question2:

在不同 EQ 模式下,用軟件 XTZ Room Analyzer 量度

(1) Room EQ Off + L7 Film
(2) Room EQ Low + L7 Film
(3) Room EQ Medium + L7 Film
(4) Room EQ High + L7 Film
(5) Room EQ Max + L7 Film


(1) Room EQ Off + L7 Film
圖檔

(2) Room EQ Low + L7 Film
圖檔

(3) Room EQ Medium + L7 Film
圖檔

(4) Room EQ High + L7 Film
圖檔

(5) Room EQ Max + L7 Film

圖檔

:a005: :a005: :a005:

明顯是 Lexicon Room EQ 是調校 20Hz~80Hz 的頻段

可能加入了 DAAD4 及 RealTraps 改變了家中的諧振及共鳴頻段

Lexicon Room EQ 故針對地進行修正及改善

圖檔

:003: :003: :003:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:25

:049: :049: :049:

把 5 條曲線放於同一圖內作比較

2010-08-31 : DAAD4 x 2, DAAD3 x 4, DAAD2 x 5, RealTraps BareTraps x 4
圖檔

與早前的曲線有些微分別

2009-11-30 : DAAD3 x 4, DAAD2 x 5
圖檔

:eusa_dance: :eusa_dance: :eusa_dance:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 MartinTong 發表於 2010-09-01, 10:26

30 幾個段好行吓
咪當買個教訓law, 一 d 都吾貴 : 錄自撲克王
:soThanks: :soThanks: :soThanks: :Thanks: :Thanks: :Thanks: :happy: :happy: :happy:

大富豪 寫:
私家飛机展有冇 invitation?
蘇富比拍賣有冇專人跟住?
去馬交一次有冇4-5億 credit?
上次求投資者有冇 invitation?
去 Hermes 有冇 kelly bag 現貨任要?
有冇連相都未睇就去訂部千二萬賓利?
有冇買幽靈之子打孖買(用 cash 紅黑各一)?
有冇去意大利四五十萬訂金線西装?
有冇去意大利十萬訂對鞋..一次訂幾對?
有冇用百幾萬買副敏魚膠食?
有冇用十幾萬買條大黃花煎?'

如果一樣都冇就做富豪做到好失敗

PS 以上全部真人真事..
MartinTong
Fun區守護神 - 變淫大金剛
Fun區守護神 - 變淫大金剛
  頭像

文章: 97806

註冊時間:
2004-11-23, 21:36

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:32

MartinTong 寫: 30 幾個段好行吓


:003: :003: :003:

26Hz 仍是明顯駐波

但這是超低頻段,無乜所謂

間中有的 26Hz 可加強效果

Body Massage 人體馬殺雞

:a008: :a008: :gagag: :gagag:

問過外國高手,也建議不需要去搞

:guitar: :guitar: :eusa_dance: :eusa_dance:
最後由 Raymond Wan 於 2010-09-01, 10:34 編輯, 總共編輯了 1 次
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 MartinTong 發表於 2010-09-01, 10:33

Raymond Wan 寫:
MartinTong 寫: 30 幾個段好行吓


:003: :003: :003:

26Hz 仍是明顯駐波

但這是超低頻段,無乜所謂

間中有的 26Hz 可加強效果

Body Massage 人體馬殺雞

:a008: :a008: :gagag: :gagag:

:pp_yes: :pp_yes: :pp_yes:
咪當買個教訓law, 一 d 都吾貴 : 錄自撲克王
:soThanks: :soThanks: :soThanks: :Thanks: :Thanks: :Thanks: :happy: :happy: :happy:

大富豪 寫:
私家飛机展有冇 invitation?
蘇富比拍賣有冇專人跟住?
去馬交一次有冇4-5億 credit?
上次求投資者有冇 invitation?
去 Hermes 有冇 kelly bag 現貨任要?
有冇連相都未睇就去訂部千二萬賓利?
有冇買幽靈之子打孖買(用 cash 紅黑各一)?
有冇去意大利四五十萬訂金線西装?
有冇去意大利十萬訂對鞋..一次訂幾對?
有冇用百幾萬買副敏魚膠食?
有冇用十幾萬買條大黃花煎?'

如果一樣都冇就做富豪做到好失敗

PS 以上全部真人真事..
MartinTong
Fun區守護神 - 變淫大金剛
Fun區守護神 - 變淫大金剛
  頭像

文章: 97806

註冊時間:
2004-11-23, 21:36

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 Raymond Wan 發表於 2010-09-01, 10:38

:a009: :a009: :a009:

用 Room EQ Medium + L7 Film 模式時,整體效果也甚佳

圖檔

:004: :004: :004:
Have 100% Fun on Sharing AV & HiFi Subjects and Knowledge
圖檔
My Subconscious M&K Combos
圖檔圖檔圖檔圖檔
Welcome to My AV World: Home Theatre
Raymond Wan
Fun區皇室 - PinkG首腦
Fun區皇室 - PinkG首腦
  頭像

文章: 26231
來自: 中國一幅地

註冊時間:
2004-11-22, 21:08

Re: [AV] 再用 XTZ Room Analyzer 量度加多 DAAD4 及 RealTraps 後的音頻反應

文章發表人 orpheuslau 發表於 2010-09-01, 10:52

Raymond hing,

May you share more with us the reference level (db) in your measurement? and the reverberation time ?


:sorry: :sorry: :sorry:
My AV reports: http://hk.myblog.yahoo.com/orpheuslau

Pre-amp:Denon AVP-A1HDA
Power-amp: Parasound A51, A23
BD player: Denon A1UD
Speaker: M&K S5000 x3, M&K MX5000, M&K SS150 x 4
Projector: Sony VW60

orpheuslau
Fun區 - 揸Fit人
Fun區 - 揸Fit人
  頭像

文章: 1373

註冊時間:
2007-09-13, 15:16
